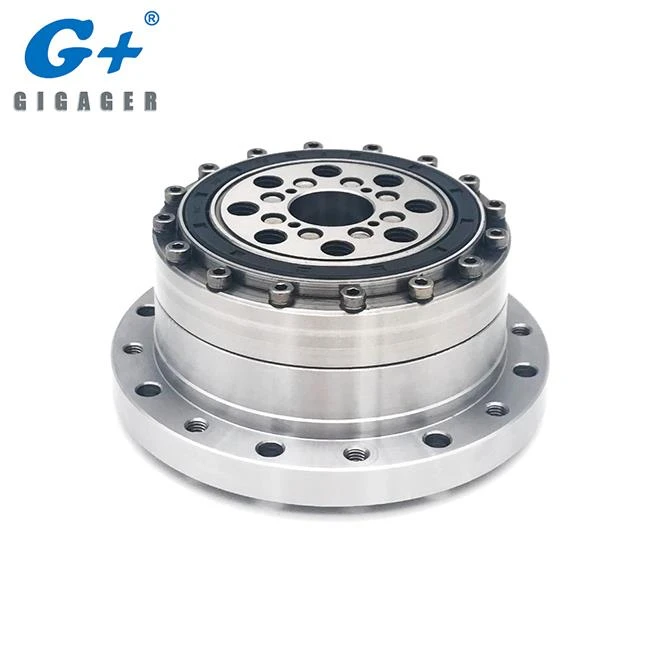

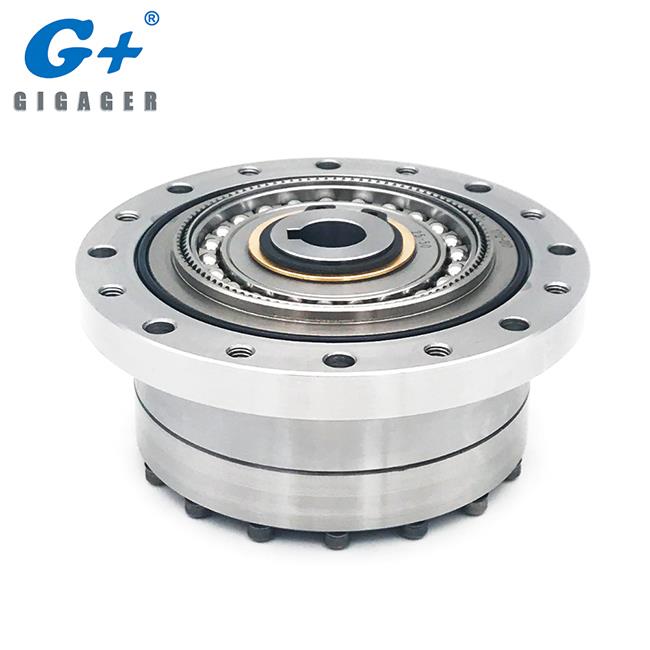

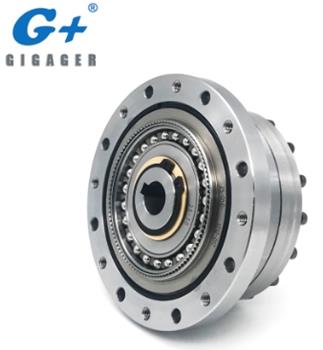

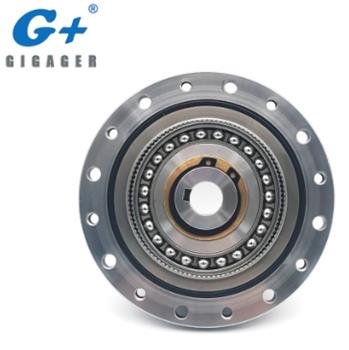

GIGAGER Harmonic Drive CSF mudel on täppis-harmooniline seeria mudelinumbriga CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32. GIGAGER varustab täismõõdulisi suure hinna ja kvaliteedi harmoonilisi reduktoreid, mis sobivad Jaapani ja Ameerika harmoonilise ajamiga käigukastidega. Need on ideaalne alternatiivne harmooniline kiiruse vähendaja teie piiratud eelarve jaoks.

1. Mis on GIGAGER Harmonic Drive'i tooteomadused?

• Suur kulu

• Kõrge efektiivsusega

• Madal tagasilöök

• Kõrge jäikus

2. CSF Standard Series Harmonic Drive

Seeria	Tüüp	Spec	Käigukast
CSF	Standard	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Rohkem seeriaid SHF, SHD, CSD, vaata lisatud kataloogist. (laadige alla PDF-fail sellel lehel)

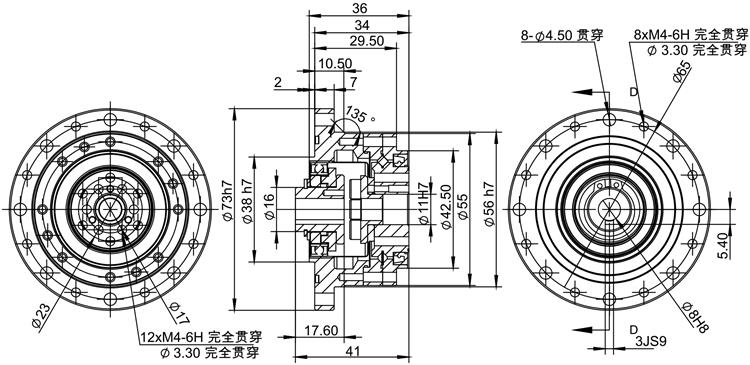

Mudel: CSF-14

Üksused		Käigukast
Üksused		30K	50K	80K	100K
Väärtusmoment (sisend 2000r / min)	Nm	4.0	5.4	7.8	7.8
Lubatud maksimaalne pöördemoment (Start • Stop)	Nm	9	18	23	28
Keskmise koormusmomendi lubatud maksimaalne väärtus	Nm	6.8	6.9	11	11
Hetke lubatud maksimaalne pöördemoment	Nm	17	35	47	54
Lubatav maksimaalne sisendkiirus	r / min	8000	8000	8000	8000
Lubatud keskmine sisend pöörlemiskiirus	r / min	3500	3500	3500	3500
Tagasilöök	Kaarekoht	≦ 20	≦ 20	≦ 10	≦ 10
Kujundatud eluiga	tund	10000	10000	15000	15000

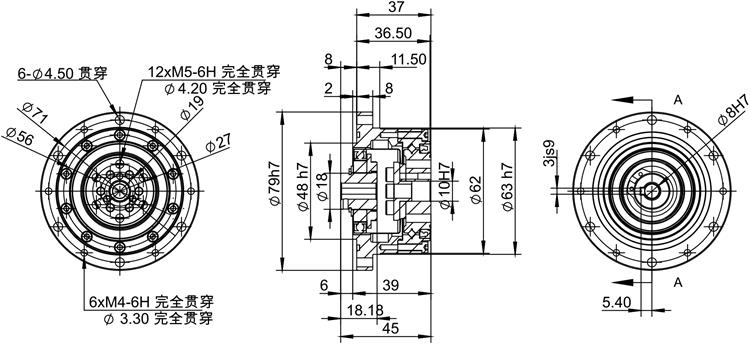

Mudel: CSF-17

Üksused		Käigukast
Üksused		30K	50K	80K	100K
Väärtusmoment (sisend 2000r / min)	Nm	8.8	16	22	24
Lubatud maksimaalne pöördemoment (Start • Stop)	Nm	16	34	43	54
Keskmise koormusmomendi lubatud maksimaalne väärtus	Nm	12	26	27	39
Hetke lubatud maksimaalne pöördemoment	Nm	30	70	87	108
Lubatav maksimaalne sisendkiirus	r / min	7000	7000	7000	7000
Lubatud keskmine sisend pöörlemiskiirus	r / min	3500	3500	3500	3500
Tagasilöök	Kaarekoht	≦ 20	≦ 20	≦ 10	≦ 10
Kujundatud eluiga	tund	10000	10000	15000	10000

Mudel: CSF-20

Üksused		Käigukast
Üksused		30K	50K	80K	100K	120K
Väärtusmoment (sisend 2000r / min)	Nm	15	25	34	40	40
Lubatud maksimaalne pöördemoment (Start • Stop)	Nm	27	56	74	82	87
Keskmise koormusmomendi lubatud maksimaalne väärtus	Nm	20	34	47	49	49
Hetke lubatud maksimaalne pöördemoment	Nm	50	98	127	147	147
Lubatav maksimaalne sisendkiirus	r / min	6000	6000	6000	6000	6000
Lubatud keskmine sisend pöörlemiskiirus	r / min	3500	3500	3500	3500	3500
Tagasilöök	Kaarekoht	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Kujundatud eluiga	tund	10000	10000	15000	15000	15000

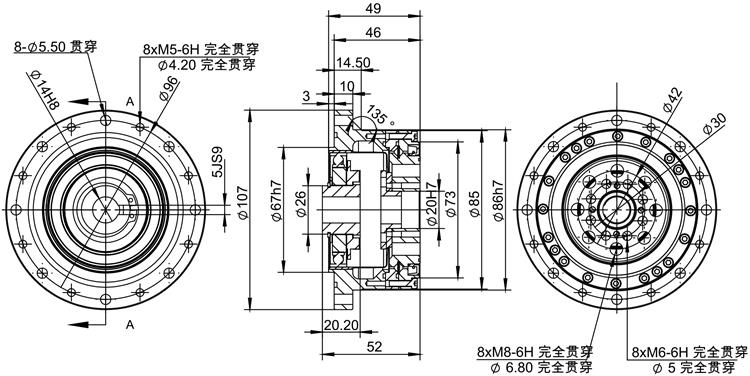

Mudel: CSF-25

Üksused		Käigukast
Üksused		30K	50K	80K	100K	120K	160K
Väärtusmoment (sisend 2000r / min)	Nm	27	39	63	67	67	67
Lubatud maksimaalne pöördemoment (Start • Stop)	Nm	50	98	137	157	167	176
Keskmise koormusmomendi lubatud maksimaalne väärtus	Nm	38	55	87	108	108	108
Hetke lubatud maksimaalne pöördemoment	Nm	95	186	255	304	289	314
Lubatav maksimaalne sisendkiirus	r / min	5500	5500	5500	5500	5500	5500
Lubatud keskmine sisend pöörlemiskiirus	r / min	3500	3500	3500	3500	3500	3500
Tagasilöök	Kaarekoht	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Kujundatud eluiga	tund	10000	10000	15000	15000	15000	15000

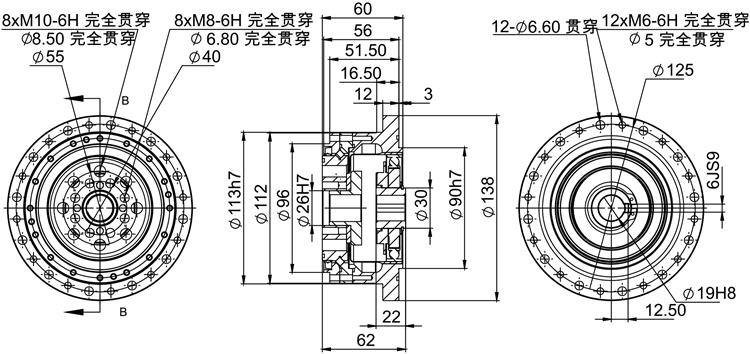

Mudel: CSF-32

Üksused		Käigukast
Üksused		50K	80K	100K	120K
Väärtusmoment (sisend 2000r / min)	Nm	76	118	137	137
Lubatud maksimaalne pöördemoment (Start • Stop)	Nm	216	304	333	353
Keskmise koormusmomendi lubatud maksimaalne väärtus	Nm	75	167	216	216
Hetke lubatud maksimaalne pöördemoment	Nm	200	568	647	686
Lubatav maksimaalne sisendkiirus	r / min	4500	4500	4500	4500
Lubatud keskmine sisend pöörlemiskiirus	r / min	3500	3500	3500	3500
Tagasilöök	Kaarekoht	≦ 20	≦ 10	≦ 10	≦ 10
Kujundatud eluiga	tund	10000	15000	15000	15000

3. Seotud teadmised

Kuidas lahendada harmoonilise reduktori soojusprobleem?

Harmooniline reduktor on väikese suurusega, kerge ja suure ülekandetäpsusega ning seda kasutatakse erinevates tehastes ja ettevõtetes. Mida peaksime tegema, kui harmoonilise reduktori kasutamisel tekib harmooniline reduktor?

Kui reduktorit kuumutatakse kasutamise ajal ja temperatuur on liiga kõrge, võib see olla ekscentri laagri probleem ja talitlushäire. Loomulikult on see vaid üldine olukord. Kaalutakse ka muid tegureid. Näiteks, kui masin on äsja ostetud, võib see olla ebamõistlik ja võib tekkida probleeme. Loomulikult on see teadmine esimene mõtlemine pärast reduktori temperatuuri leidmist, kuid see ei tähenda, et probleem on sel põhjusel. Reduktori temperatuuriprobleemi puhul võib kaaluda veel üht olulist tegurit, st määrdeõli probleemi. Kui reduktoril ei ole määrdeõli, võib see põhjustada eespool nimetatud probleeme. See eeldab õiget ravimit vastavalt kohalikele tingimustele.

Muidugi on vaja kaaluda ka teisi põhjuseid. Kui reduktor on sageli ülekoormatud, on ka ülekuumenemise võimalus. Need tegurid nõuavad siiski kõige õigema vastuse leidmiseks pidevat analüüsi ja välistamist.

Kui leiate harmoonilise reduktori temperatuuri põhjuse liiga kõrge, on järgmine samm probleemi lahendamine. Ainult harmoonilise reduktori teoreetiliste põhiteadmiste omandamisega saame probleemi kiiremini lahendada.

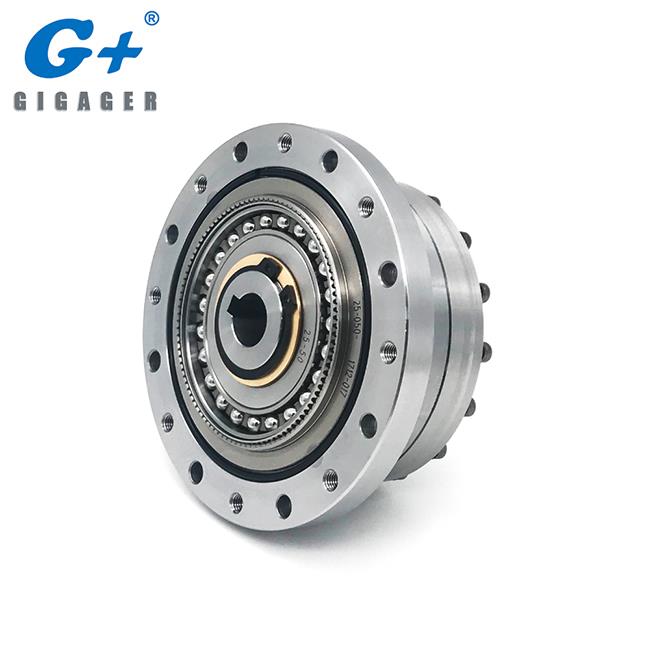

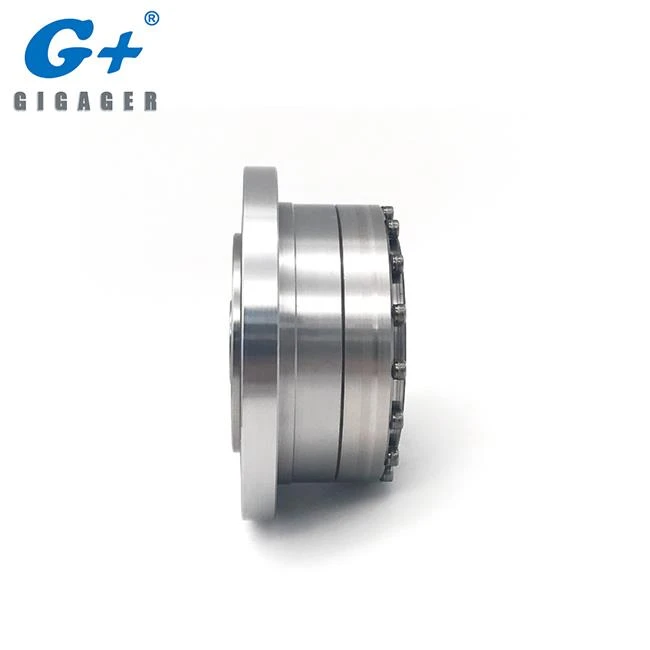

Precision Harmonic Reducer
