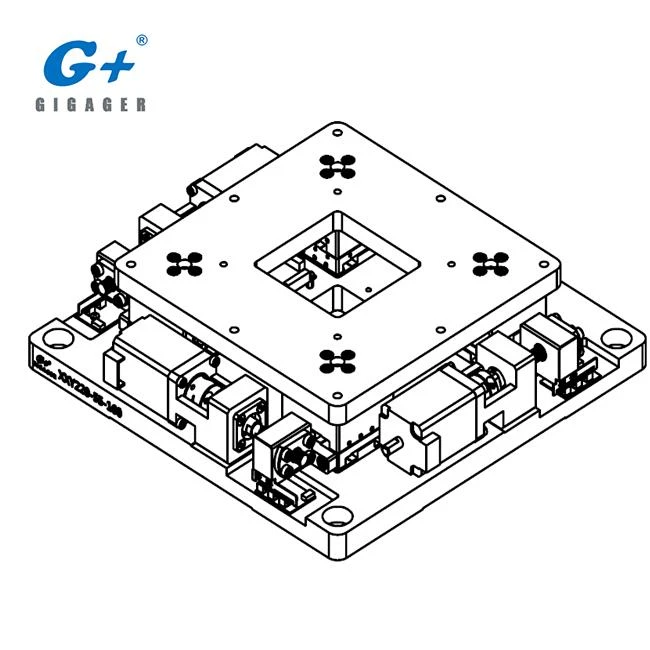

Joondamise positsioneerimise tabel

GIGAGER XXY joondamise tabel XXY160-55-220, mida nimetatakse ka XXY joondamise etapiks või UVW etapiks. GIGAGERi mitme telje joondamisetapp on kõrge jäikuse, suure täpsuse ja pikema elueaga. Kõrge kvaliteet ja kõrge maksumus muudab selle ideaalseks valikuks inseneridele kogu maailmas.

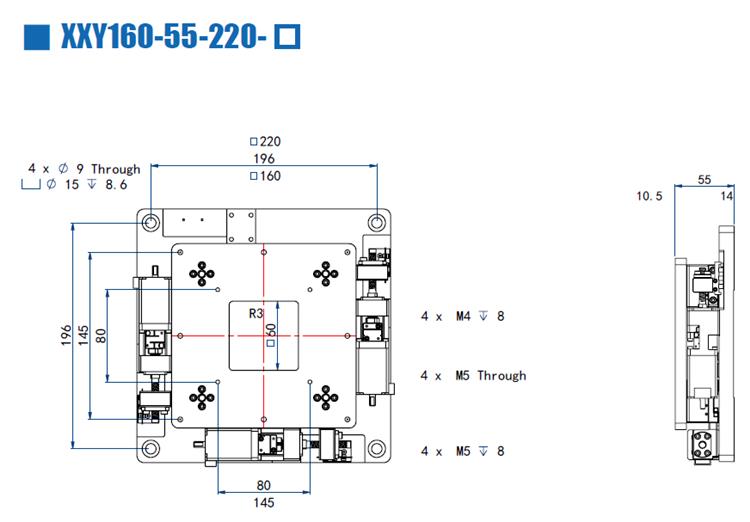

1. XXY joondamise tabeli XXY160-55-220 spetsifikatsioon

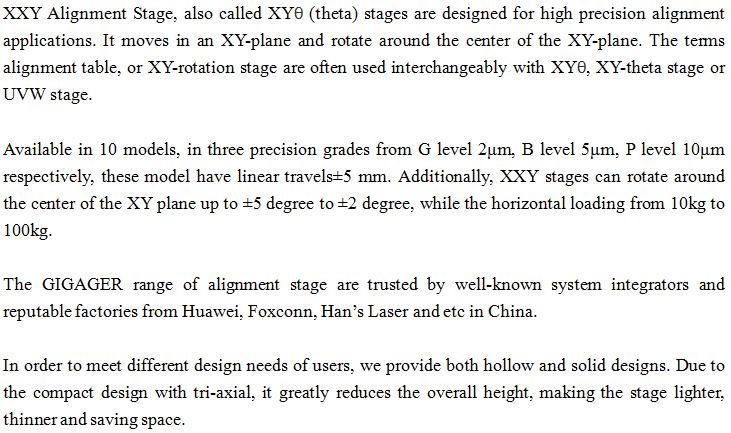

2. Mis on XXY joondamise tabel?

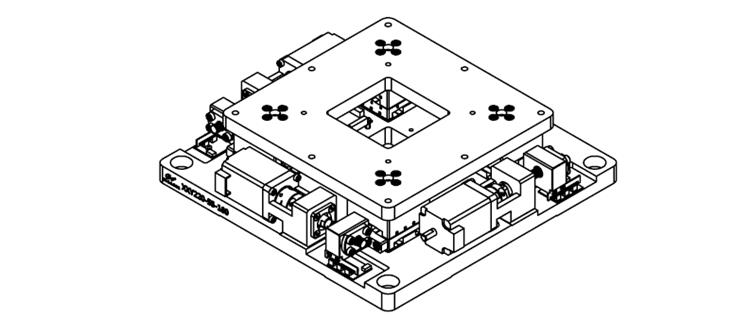

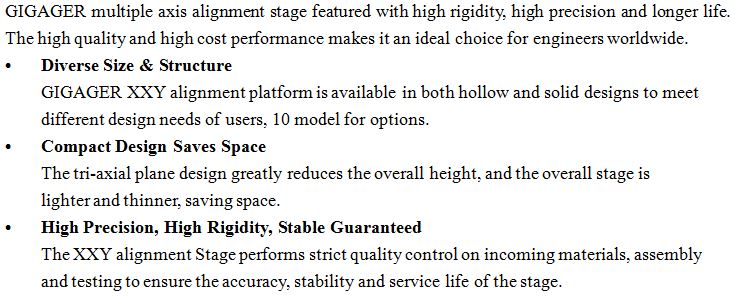

3. Millised on GIGAGER XXY joondamise positsioneerimislaua toote omadused?

4. GIGAGER XXY joondamise asukoha tabeli liikumisrežiim

* A 、 B 、 C on pöördtelg ， D on ori telg

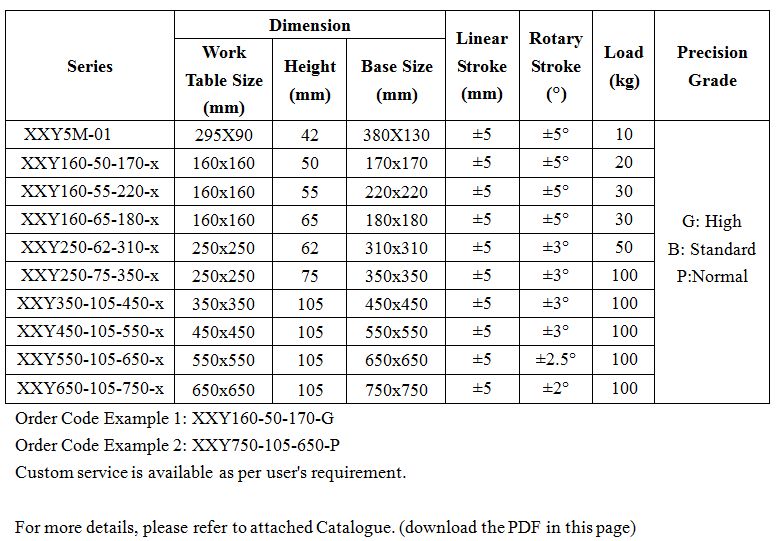

5. Mitu mudelit on saadaval?

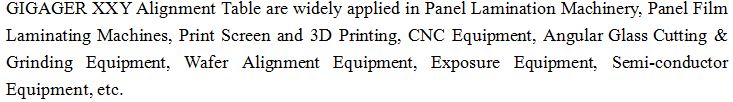

6. Millist tüüpi seadet võiks kasutada XXY joondamise tabelit?

Video link: https://youtu.be/N5LYWt6WYIU

Täiendava rakenduse saamiseks klõpsake GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Kuidas valida õige seade minu seadmele?

Palun võtke ühendust oma inseneriga mudelivaliku soovituse saamiseks.

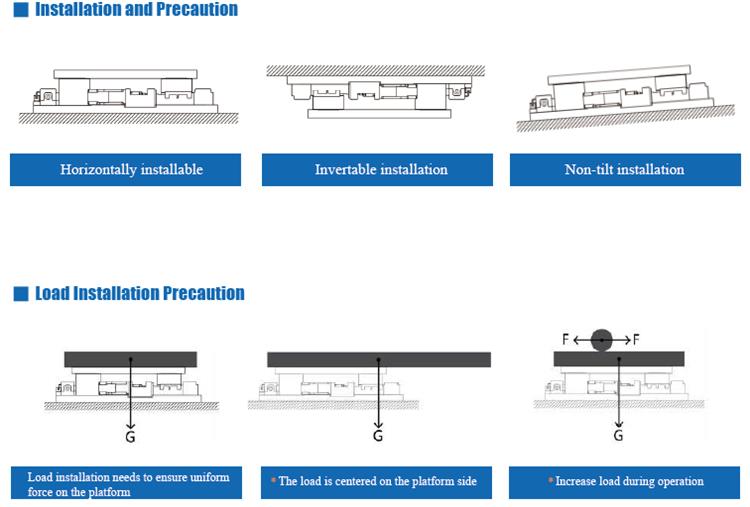

8. Kuidas paigaldada XXY joondamise tabelit?

9. Miks valida GIGAGER?

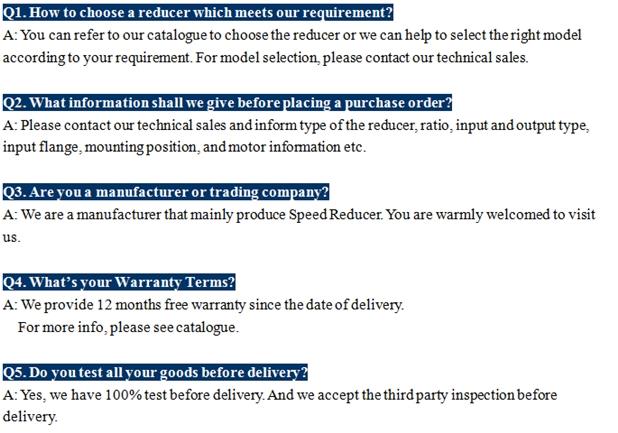

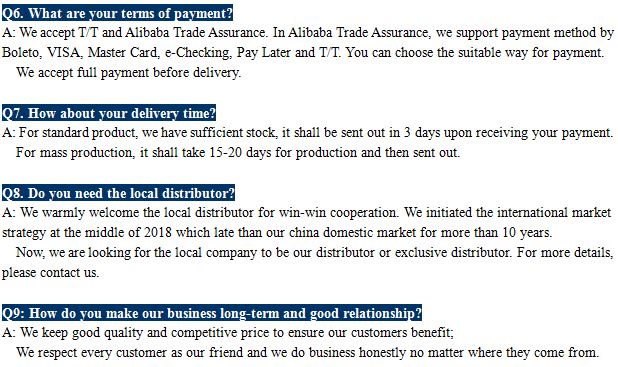

10. KKK

XXY positsioneerimisetapp on tüüpiline struktuur. Lava toimimine toimub peamiselt kruvikeeraja ja slaidiseadmete abil. Etapi ja aluse vahel on mitu X-telje ja Y-telje kruvijuhtimisseadmete komplekti. Ühe komplekti või sünkroniseeritud multi-seti liikumise juhtimisel X-telje ja Y-telje kruvijuhtimisseadmete abil saab astet nihutada või pöörata kalibreerimiseks ja reguleerimiseks, et saavutada töötlemise täpsus.

Kuna tolerants akumuleerub, võib positsioneerimise lõpetamise staadium kaotada jäiga püsiva positsioneerimisoleku. Kolmeteljelise konfiguratsiooni positsioneerimisetapil ei saa see taluda külgjõudu, sest juhttelje teljel on suurem ühendusvabadus, kui etapp peatub ja kandevõime on seega madalam. Teist tüüpi neljateljelise konfiguratsiooniga traditsioonilise positsioneerimisetapi jaoks, kuigi tal on parema külgjõudlusega kandevõime kui tri-teljega, on sellel siiski puudus kõrgetes tootmiskuludes ja koguneva tolerantsiga, mistõttu ei saa see jäikale stabiilsusele jõuda toetus. Ülaltoodud probleemide kokkuvõtteks, kui etapp on teatud jõu all, kaldub see muutuma ja tugevalt mõjutama lõpptoote täpsust ja kvaliteeti. See ei ole vastuolus tööstuse suure täpsusega. See nõuab probleemi lahendamiseks läbimurret.

Toode kasutab oma keha struktuuri, et tekitada survestatud vedeliku pingutus ja positsioneerimine ning kõrvaldada konstruktsioonielementide kokkupanek. See suudab tõhusalt vastu astuda külgsurvele. Ühiste spetsifikatsioonide osad ja moodulid aitavad täita madala hinna ja kõrge kvaliteedi nõudeid. See aitab ka täpsetel toodetel tootmisprotsessis vastata kõrgematele ja rangematele täpsusnõuetele ning pakub täielikku lahendust, et tagada turu jaoks vajalik ja kindel positsioneerimine.
