Avage Loop Stepper Motor Hollow Shaft pöördlüliti

See on õõnes pöörleva ajamiga mudelinumber GSN85-18K-OS, mille suuruse tabeli suurus on 85 mm 1:18 ja avatud ahela samm-mootor. GIGAGERi õõnsate pöörlevate täiturmootori OS tüüp on toodete rida, mis ühendavad suure jäikusega õõnes pöörleva laua spetsiaalse avatud ahelaga samm-mootori ja juhikomplektiga. See säilitab samm-mootori kasutamise lihtsuse, võimaldades samal ajal suurte inertskoormuste väga täpset paigutamist.

1. Mudel GSN85-18K-OS spetsifikatsioon

2. Mis on õõnsad pöörlevad ajamid?

Hollow Rotary Actuator on täiesti uut tüüpi pöörlev koormusseade. See sisaldab suurt ülekandetõhusust, suurt täpsust, suurt jäikust ja kõrget maksumust, ühendab servomootori, nukk-indikaatori ja DD mootori eelised, saades nende kolme toote vahelise tasakaalu.

Käigukastid on valmistatud tugevast karburaadist legeerterasest ja hamba pinna kõvadus pärast karburiseerimist võib ulatuda HRC60 ± 2 ° -ni.

Pakitud täpse avatud ahela samm-mootori abil võib õõnes pöörleva täiturmehhanismi abil teha segmente mis tahes nurga all, mis suudab vastata numbrikontrollile, mida nukk-indekser ei suuda saavutada. Positsioneerimistäpsus on võrreldav otsesõidumootoriga, mis suudab lühikese aja jooksul realiseerida inertsi koormuse.

3. Mis on OS-tüüpi õõnsate pöörlevate täiturmehhanismide tooteomadused?

4. OS-tüüpi õõnsa pöörleva täiturmehhanismi süsteemikonfiguratsioon

5. Mitu OS mudelit on saadaval?

6. Millist tüüpi seade võib kasutada õõnsat pöörlevat täiturit?

Demo video link:

a. Gyro testi demo https://youtu.be/PwKiObIMXRM

b. 4. telje või 5. telje demo https://youtu.be/L9gheXQ6zLc

Täiendava video saamiseks klõpsake GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Kuidas valida õige seade minu seadmele?

Hollow Rotary Actuator'i mudeli valiku kohta leiate lisateavet kataloogi mudelivaliku lehtedest.

8. Miks valida GIGAGER?

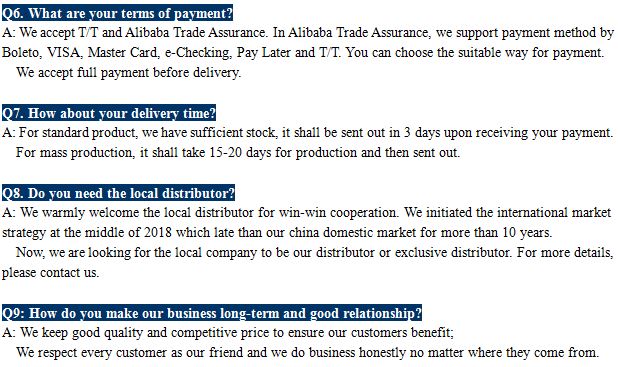

9. KKK

10. Seotud teadmised

Guangdong Saini intelligentse varustuse tehnoloogia Co., Ltd omab kaubamärki G +, nimega GIGAGER.

Bränd on registreeritud Hiinas, Hiina Taiwanis, Jaapanis, Saksamaal, Indias, Malaisias, Tais, Austraalias, Kanadas, Singapuris jne.

Nüüd on kaubamärk G + muutunud kiireks vähendajaks Hiina turul.

Saini Intelligent omab 43 erinevat CNC-komplekti ja üle 40 professionaalsete testimisvahendite komplekti, sealhulgas 15 komplekti viie telje viie sideme CNC, 18 komplekti nelja telje nelja sideme CNC, 5 komplekti kolme telje CNC, 5 komplekti Cam Viie telje CNC, 3 komplekti jahvatusseadet.

Nurgaga kokkupuutuvad kuullaagrid võivad taluda nii radiaalseid kui ka aksiaalseid koormusi. Võib töötada suurema kiirusega. Mida suurem on kontakt nurk, seda suurem on aksiaalne kandevõime. Suure täpsusega ja suure kiirusega laagrid võtavad tavaliselt 15 kraadi kontaktnurga. Aksiaaljõu all suureneb kontakt nurk.

Koonusrull-laagrid on eraldi laagrid ning laagri sisemine ja välimine rõngas on koonusekujulised. Seda tüüpi laager on jagatud erinevatesse konstruktsioonitüüpidesse, nagu näiteks ühe rea, topelt rea ja nelja rida koonusrull-laagrid vastavalt paigaldatud rullide arvule. Üherealised koonusrull-laagrid suudavad taluda radiaalset koormust ja aksiaalset koormust ühes suunas. Kui laagrit allutatakse radiaalsele koormusele, genereeritakse aksiaalne komponent, nii et tasakaalustamiseks on vajalik teine laager, mis talub aksiaalset jõudu vastupidises suunas.

Koonusrull-laagrite ja nurgaga kokkupuutuvate laagrite puhul on rull erinev, üks on kera (punktkontakt) ja teine rull (liinikontakt). Loomulikult on liinikontaktil suur koormus ja tugev jäikus. Nurgakontakt puutub peamiselt aksiaalse koormusega; koonusrull-laagrit rakendatakse aksiaalsetele ja radiaalsetele koormustele ning edastatakse ühesuunaline aksiaalne koormus. Nurgakontaktide laagreid kasutatakse tavaliselt piirkondades, kus rõhk on madal ja kiirus on suur, näiteks veepump. Seisa ja pese. Koonusrull-laagreid kasutatakse tavaliselt osades, kus pöörlemiskiirus on suhteliselt väike ja rõhk on suur, näiteks auto põhivõll.

GIGAGERi õõnsad pöörlevad tabelid kasutavad erinevaid rull-laagreid ja koonusrulli laagreid erineva jõudlusega. Tabelit, mis kasutab rull-laagrit, saab paigaldada horisontaalselt ja vertikaalselt, samas kui tabel, milles kasutatakse ainult koonusrull-laagrit, saab paigaldada horisontaalselt.
