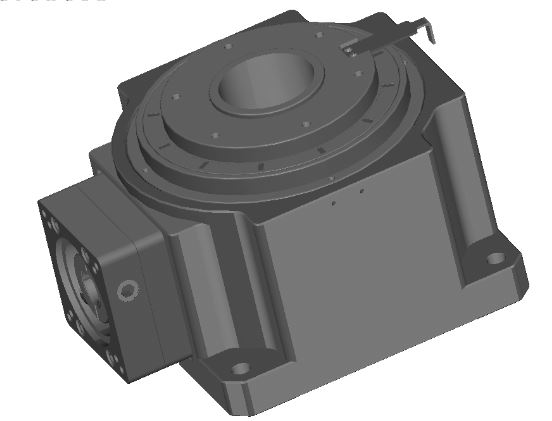

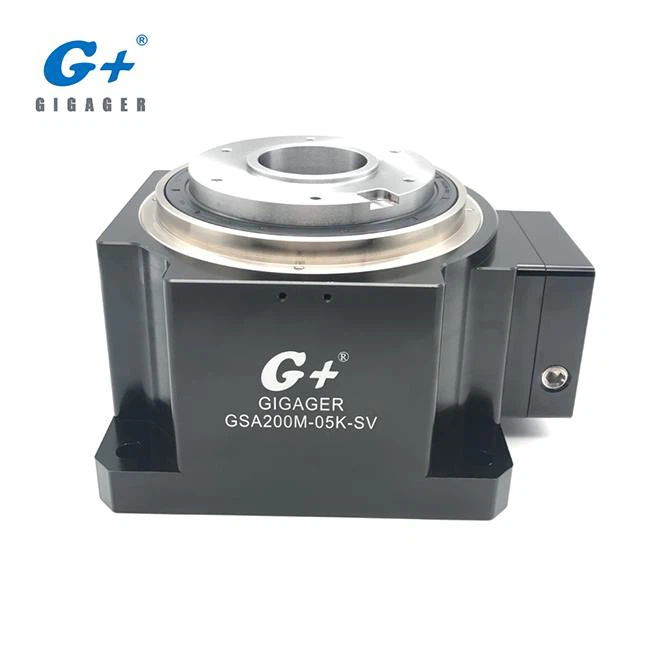

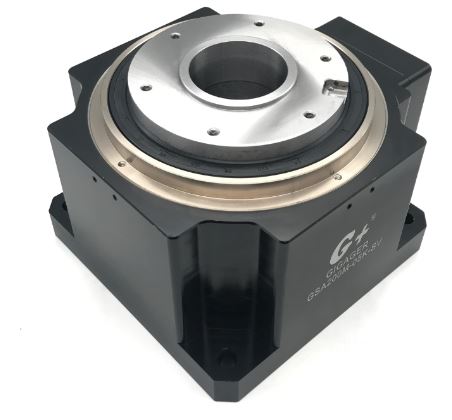

See on täpset täisnurga pöörlevat laua mudelit GSA200-05K-SV, mille ülekandearv on 1: 5 servomootori jaoks 200 mm. Precision Right Angle Rotary Table muudab juhtmestiku ja torustiku mugavamaks ja lihtsamaks ning selle funktsiooni eelised on eriti olulised keerulistes juhtmestikutes ja torustikes. Kõrge tugevusega konstruktsiooni korral võib see kanda suuremat aksiaalset koormust rohkem kui Hollow Rotary Table kuni 5000N.
1. Täpsema parempoolse pöörleva tabeli spetsifikatsioon GSA200-05K-SV
Parameeter | ||
Mootori tüüp | Bränd 750W SV mootor | |
Lubatud pöördemoment | Nm | 80 |
Lubatud sisendkiirus | pööret minutis | 2000 |
Lubatav aksiaalkoormus | N | 5000 |
Korratavus | s | ± 5 (0,001 °) |
Platvormi tasasus | mm | ± 0,005 |
Tagasilöök | min | ≦ 1 |
Kaal | kg | 18 |
Mootori parameeter | ||
Bränd | Kood | Mudel |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* Servomootor on konfigureeritud kliendi poolt. Ülaltoodud mudel on ainult viitamiseks

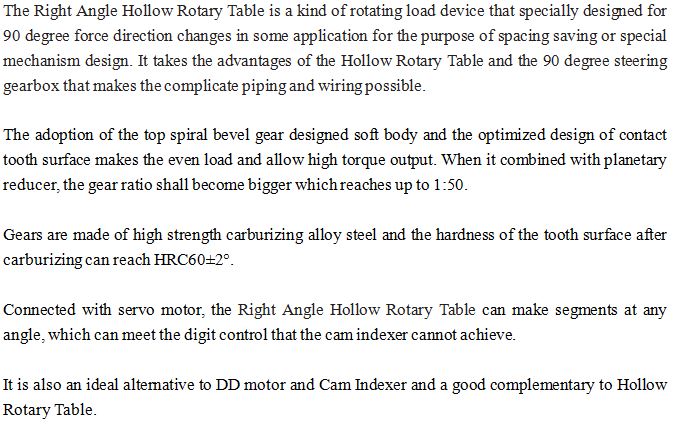

2. Milline on täpse nurga pöördenurk?

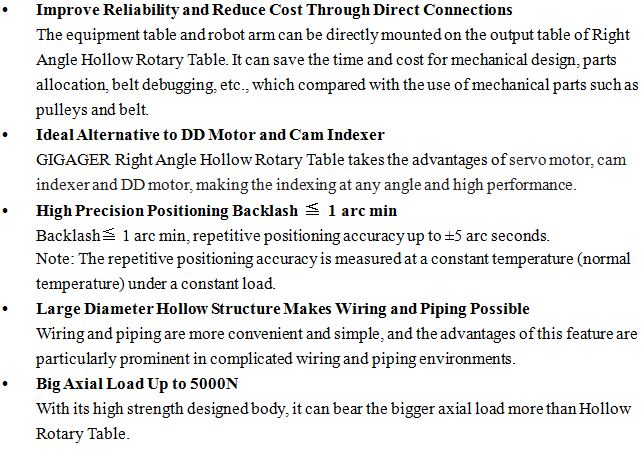

3. Millised on täpsete parempoolsete pöörlevate tabelite toote omadused?

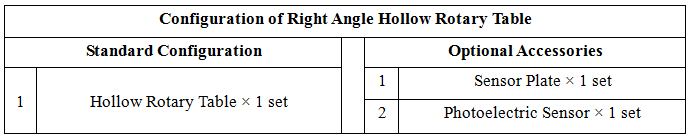

4. Täppisnurga pöörleva tabeli süsteemi seadistamine

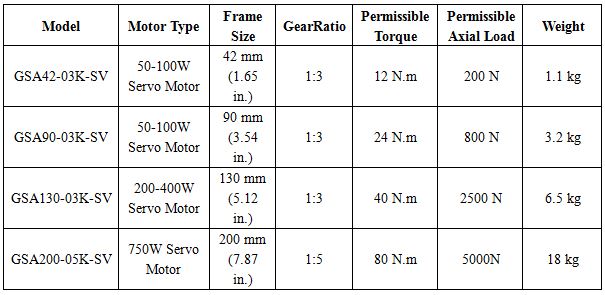

5. Mitu mudelit on saadaval?
Täpsema teabe saamiseks lugege lisatud kataloogi. (laadige alla PDF-fail sellel lehel)

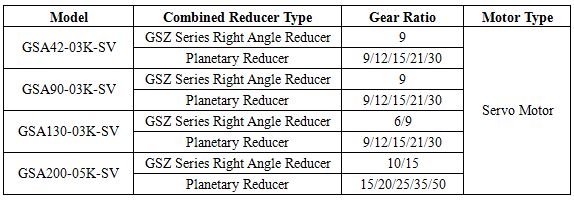

6. Kuidas saavutada suurema ülekandearvu väljundit?

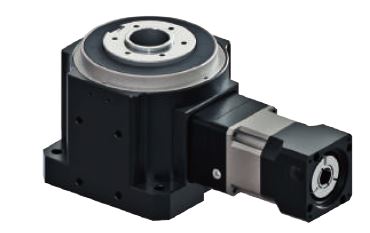

Täppisnurga pöörleva tabeli kombinatsioon planeedi reduktoriga

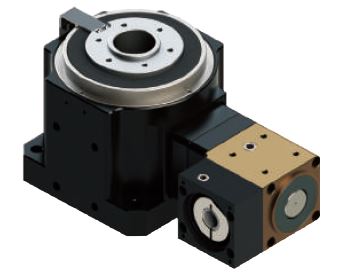

Täppisnurga pöörleva tabeli kombinatsioon parema nurga reduktoriga
7. Millist tüüpi seadet võiks kasutada täpset täisnurga pöörlevat tabelit?
Täiendava video saamiseks klõpsake GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

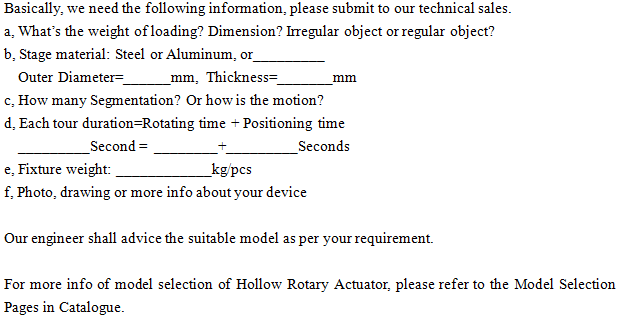

8. Kuidas valida õige seade minu seadmele?
Hollow Rotary Actuator'i mudeli valiku kohta leiate lisateavet kataloogi mudelivaliku lehtedest.
9. Kuidas paigaldada servomootor täppisnurga pöörleva tabeli jaoks?
Palun vaadake kataloogi või võtke ühendust meie tehnilise müügiga.

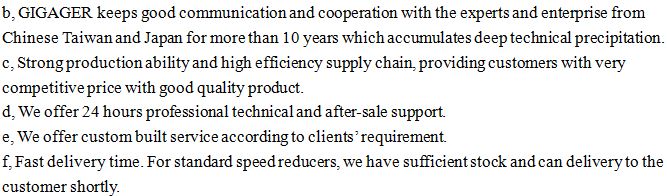

10. Miks valida GIGAGER?

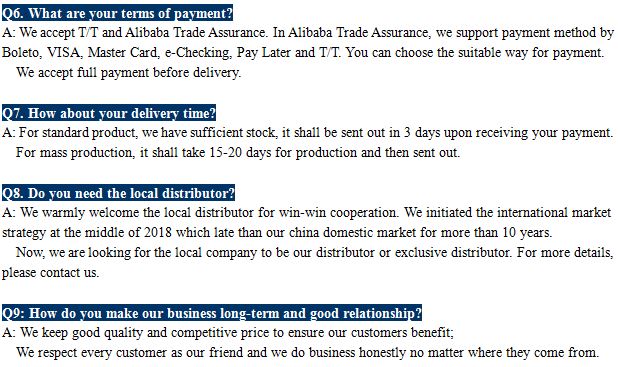

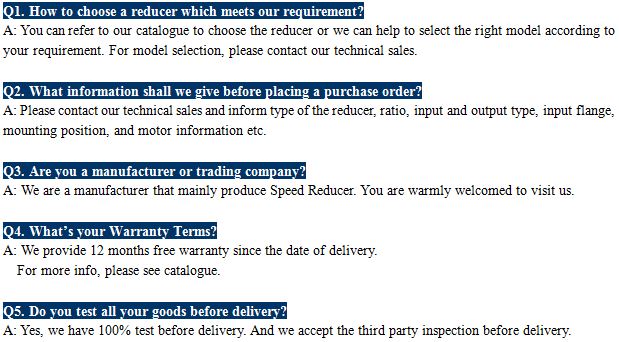

11. KKK
Märkus 1 que Pöördemomendi vahetamine
Pöördemomendi ühik | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10.197 | 0,7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,376 × 10-3 | 8,8509 × 10-2 |
1 kgf.m | 9.8066 | 980,665 | 1 | 102 | 7.233 | 86,79 |
1 kgf.cm | 9,8066 × 10-2 | 9.8066 | 10-2 | 1 | 7,233 × 10-2 | 0,8680 |
1 lbf.ft | 1.356 | 1,356 × 102 | 0.1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1,152 × 10-2 | 1.152 | 8,333 × 10-2 | 1 |
Märkus 2 ： Nurgasõlmed
Nurkühikud | Väärtus | Sümbol | Stiil |
Kraad | 1/360 ring | ° | Deg |
Kaare minut | 1/60 kraadi | '(algarv) | arcmin, amin, MOA |
Arc-sekund | 1/60 arcmin | ”（Topeltarvu） | arcsec |
1/1000 Arc Second | 1/1000 arcsec | mas |
